ПАК «Маркер-УК» — профессиональный программно-аппаратный комплекс для точного контроля параметров пассивных электронных маркеров. Электронные маркеры используются при работе с подземными коммуникациями: электрическими кабелями, оптоволокном, водопроводом, канализацией, нефтегазовыми трубопроводами.

Пассивный электронный маркер — компактное устройство с резонансным контуром, устанавливаемое в грунт в точке прокладки коммуникации. Точное знание его положения экономит часы поиска и исключает дорогостоящие ошибки при земляных работах.

Маркер-УК обеспечивает надёжный контроль ключевых электрических параметров контура — резонансной частоты, добротности и отклонения от номинала — гарантируя, что каждый маркер в вашей сети работает именно так, как должен.

Поддерживаются электронные маркеры с резонансной частотой колебательного контура в диапазоне от 60 до 180 кГц, сканирование частоты выполняется с точностью 120 Гц. Данный диапазон включает все стандартные частоты колебательных контуров электронных маркеров:

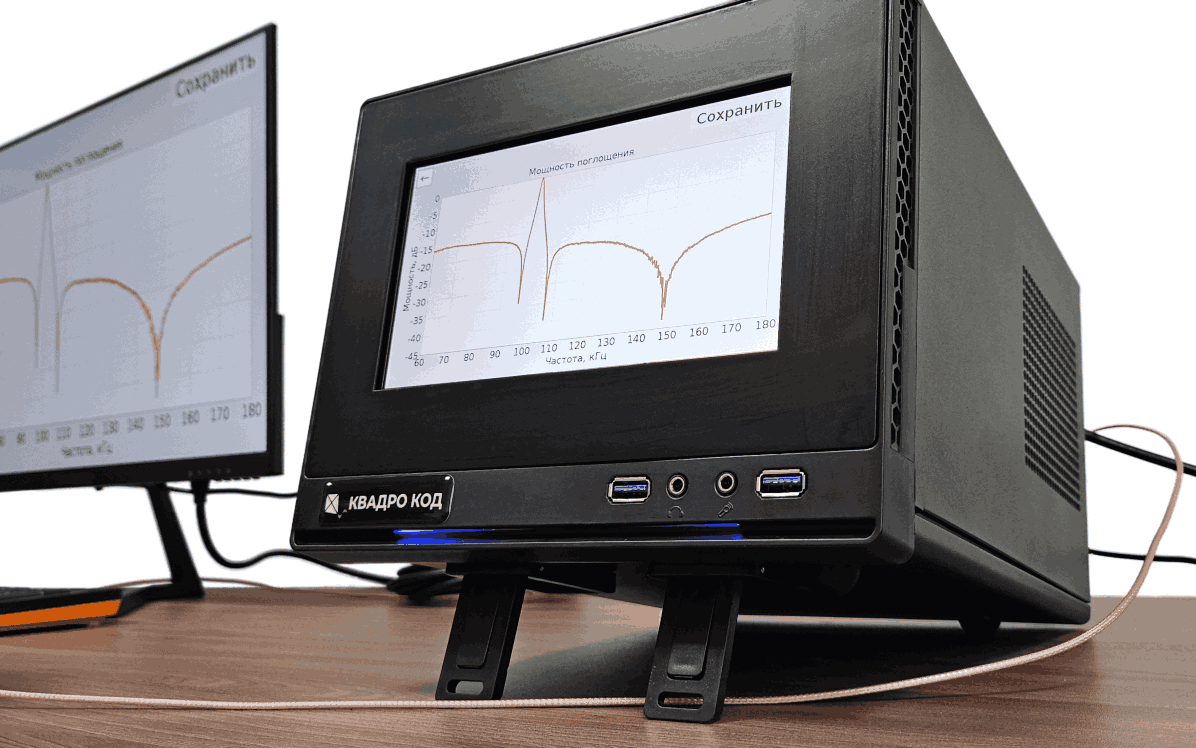

Системный компонент комплекса Маркер-УК — блок контроля электрических параметров — базируется на архитектуре персональной ЭВМ с предустановленным специализированным ПО. Блок оснащён сенсорным дисплеем, помимо этого имеет возможность подключения внешнего монитора, клавиатуры и мыши.

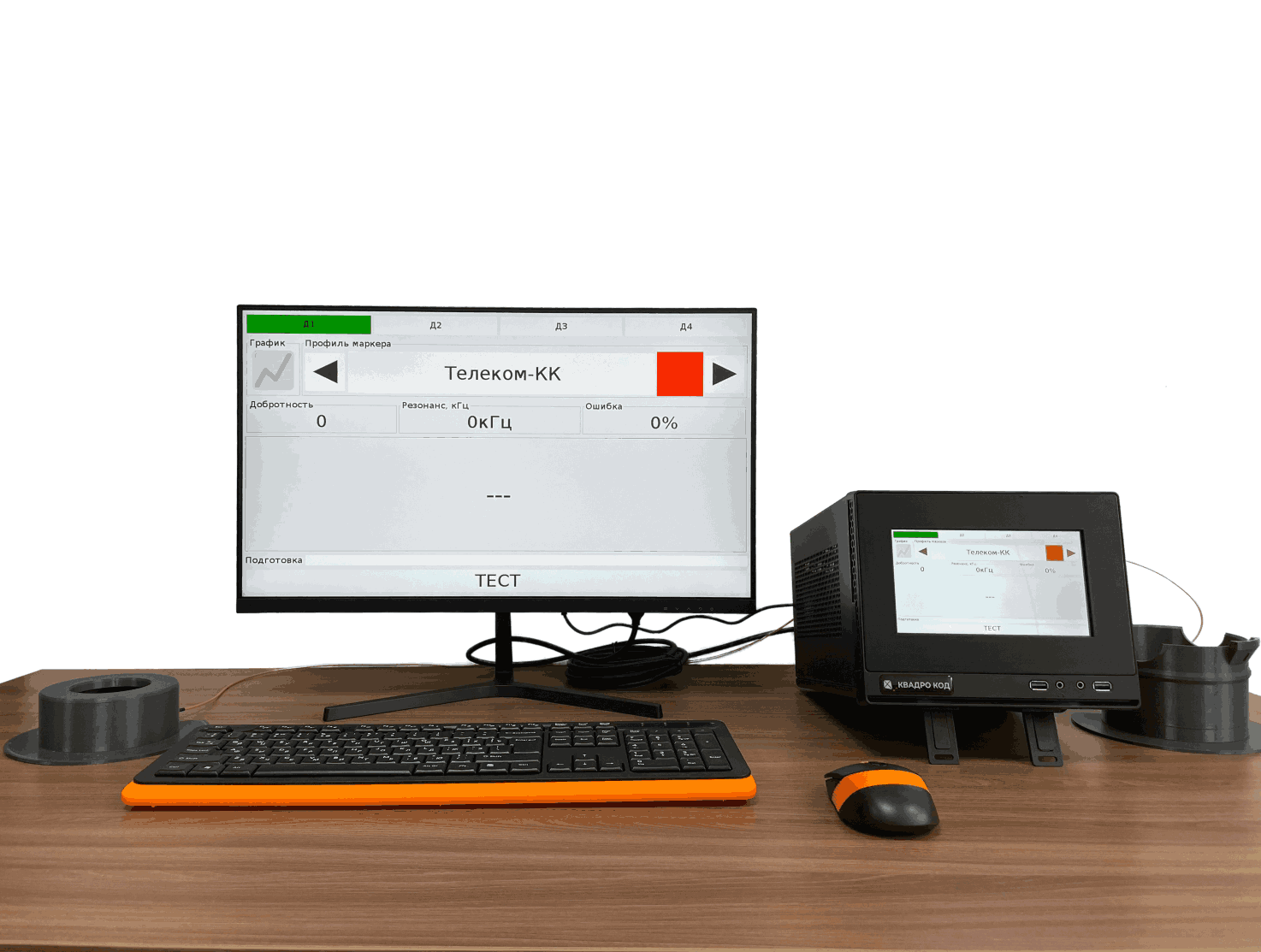

Специализированное ПО позволяет создавать профили для проверки каждого типа колебательного контура и быстро переключаться между ними. Для каждого вида маркера создаётся свой профиль с соответствующей резонансной частотой, названием и цветовой маркировкой.

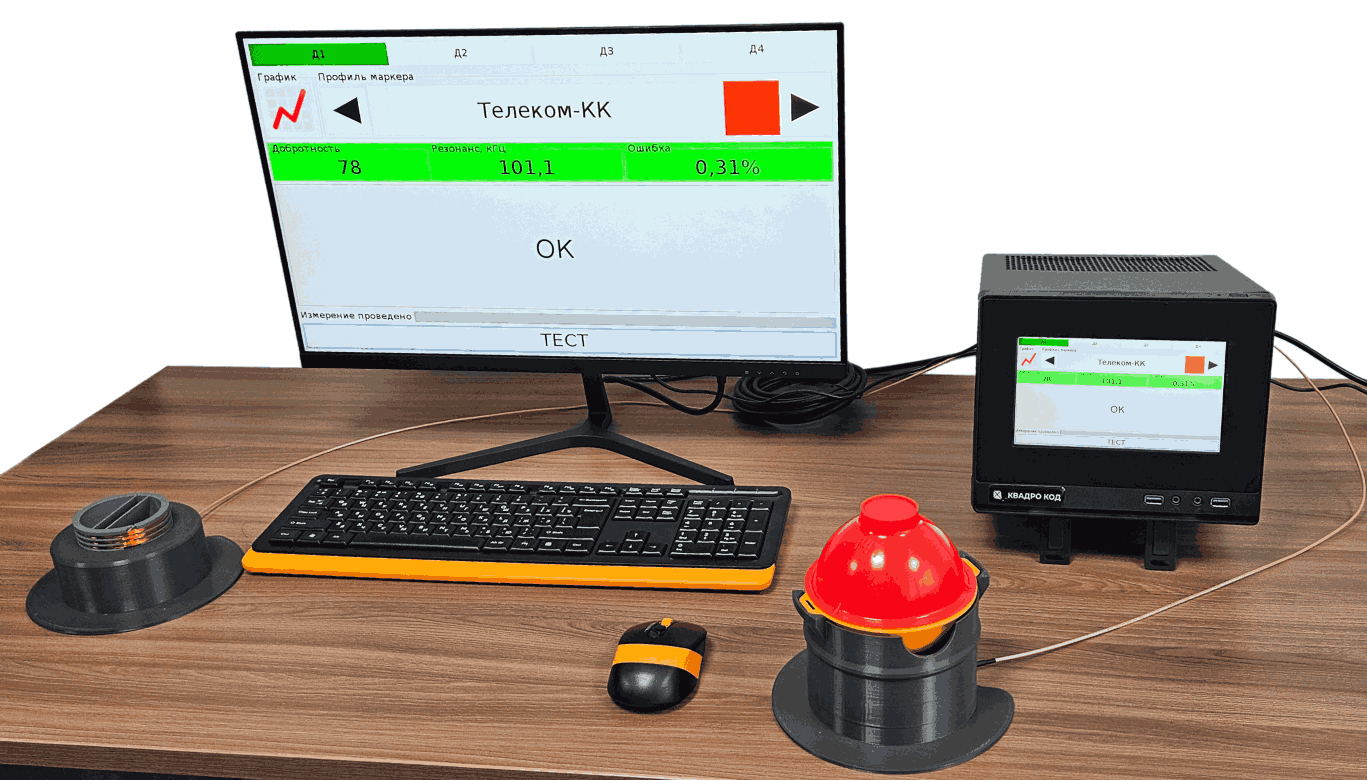

После выполнения тестирования графический интерфейс отображает результаты измерения:

Возможность лёгкой настройки измерений позволяет использовать Маркер-УК персоналу, не имеющему специальной подготовки.

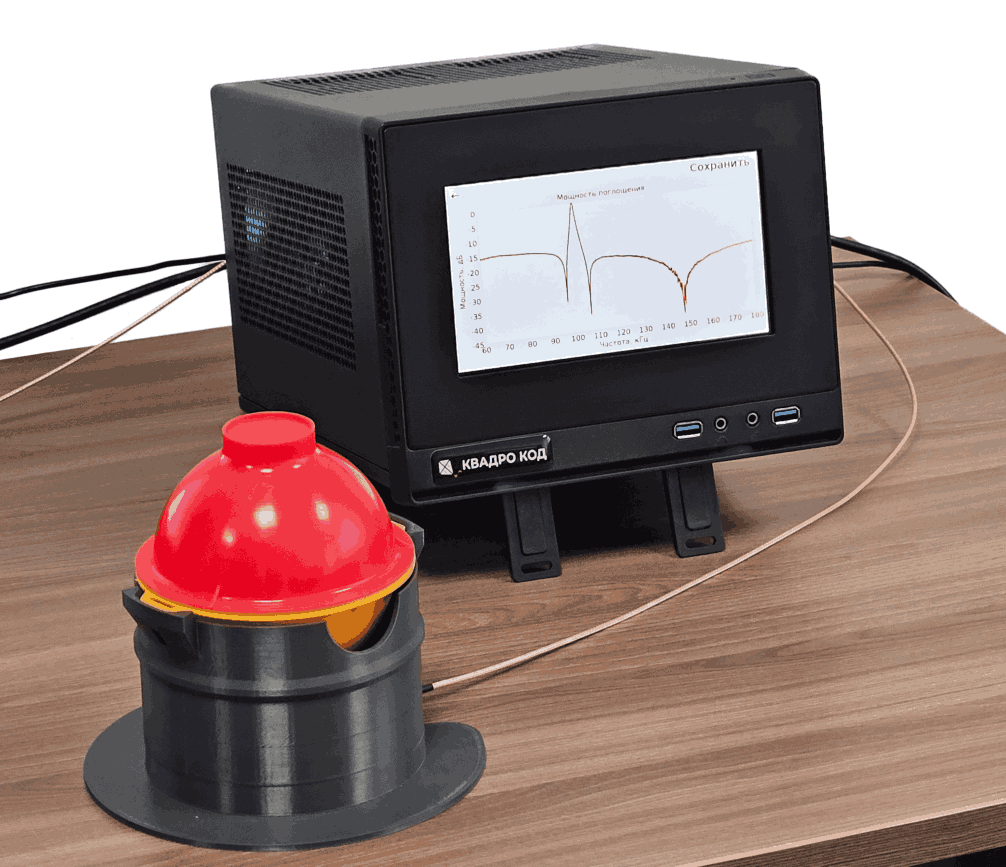

Маркер-УК оснащён двумя датчиками электромагнитного поля, позволяющими тестировать маркеры как до окончательной сборки (тестирование колебательного контура отдельно), так и после (тестирование собранного изделия).

Корпусы датчиков позволяют тестировать маркеры в разных положениях:

В состав блока контроля электрических параметров входит векторный рефлектометр, преобразующий показания с датчика для дальнейшей обработки. Этот компонент нуждается в калибровке.

Предусмотрено несколько режимов калибровки с использованием разных типов эталонных нагрузок:

Калибровка выполняется автоматически при включении Маркер-УК.

Проверка работоспособности Маркер-УК осуществляется сканированием образцовых колебательных контуров, поставляемых в комплекте с устройством. В комплект входят по одному образцовому контуру на каждую поддерживаемую частоту:

При отклонении измеренных значений от номинальных следует связаться с разработчиком для устранения неисправностей.
